Un tuyau qui fuit et c’est la panique : devoir couper l’eau, appeler un plombier sans être certain du montant de la facture… Plus besoin d’avoir peur avec les nouveaux raccords de plomberie DIPRA JG Speedfit. Ces raccords rapides universels se montent en 10 secondes et sont garantis 50 ans !
Étape 1 : Le matériel nécessaire
Un raccord Speedfit adapté au diamètre de votre tube
Un tuyau en cuivre, PER, multicouche ou PE-RT
Une pince coupe-tube pour une découpe propre
Des inserts PER ou multicouche OBLIGATOIRES selon le besoin
Un chiffon pour vérifier l’étanchéité
Étape 2 : Couper l’eau
Avant toute manipulation, coupez l’alimentation en eau.

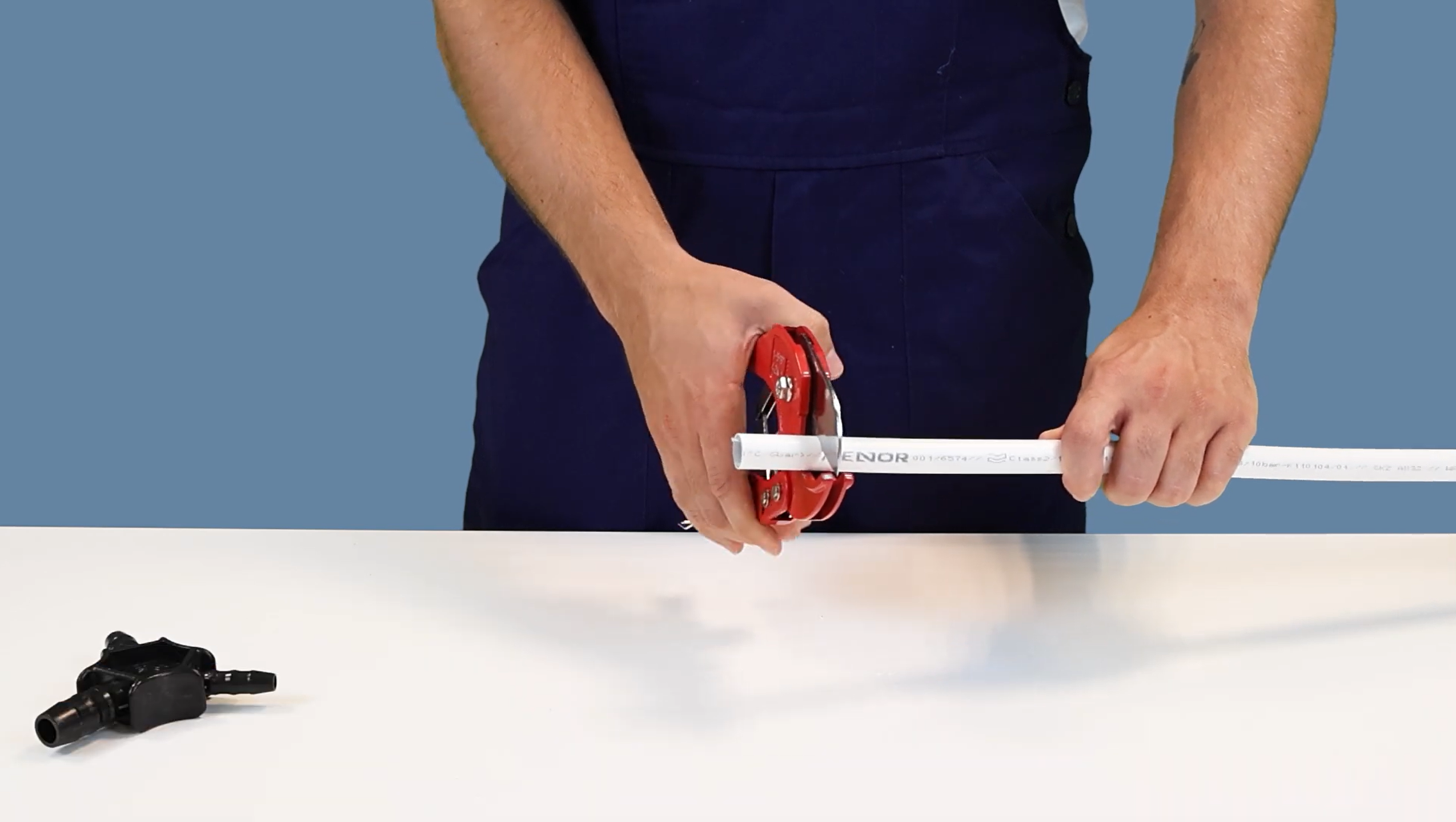

Étape 3 : Couper le tube

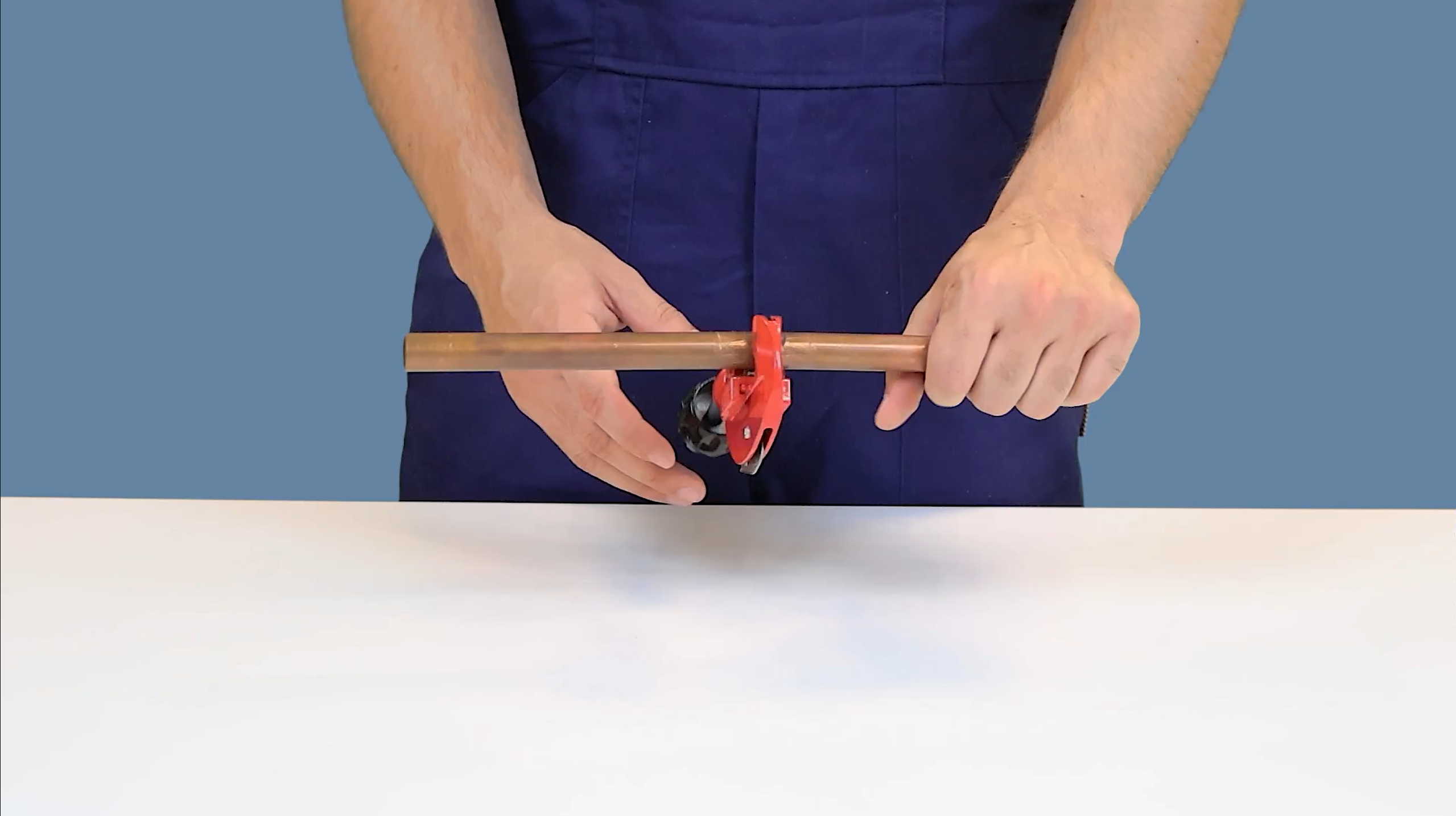

Couper le tuyau avec une pince coupe tube pour les tuyaux PER, PE-RT et multicouche et un coupe-tube spécial pour les tuyaux en cuivre.

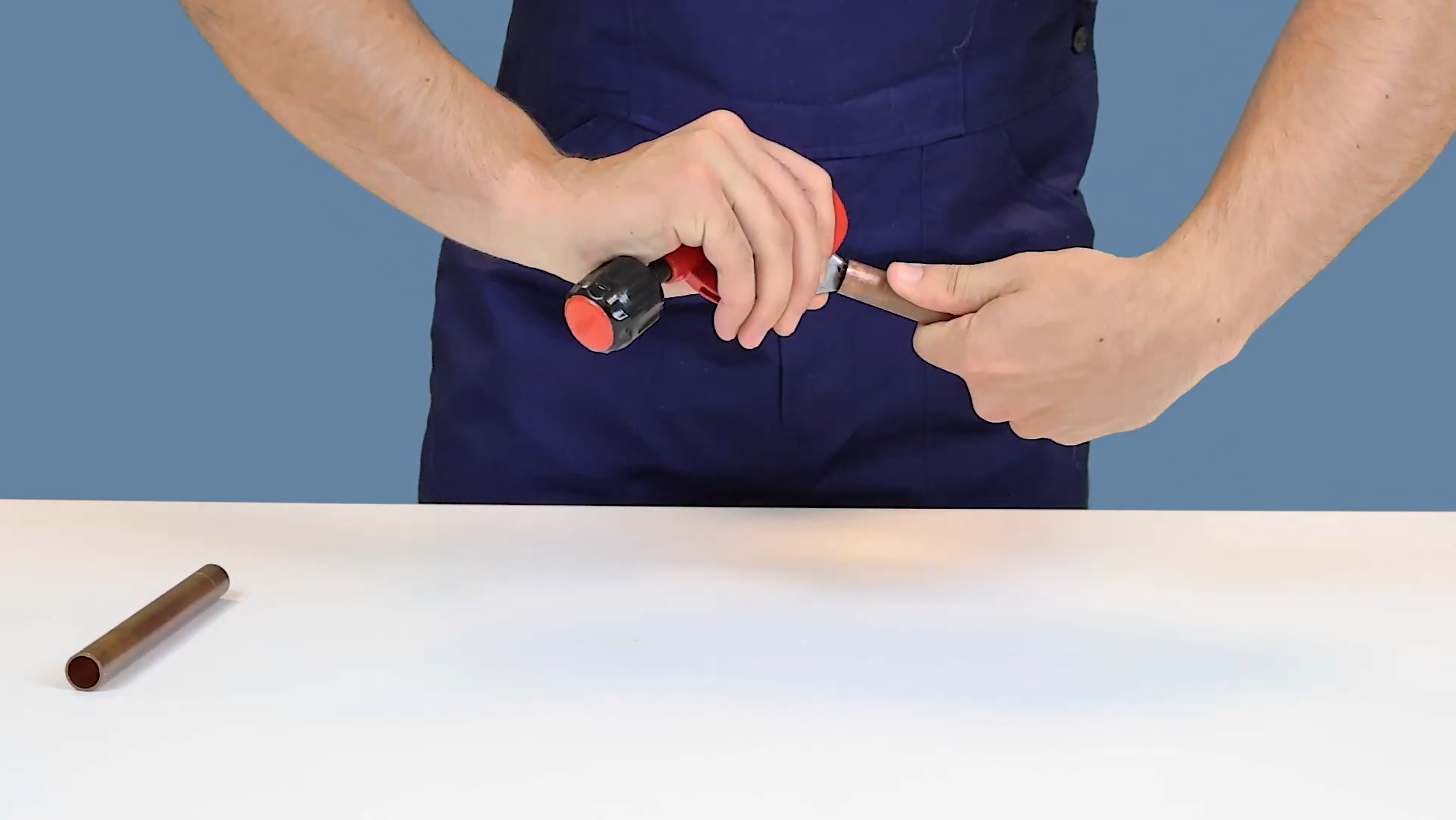

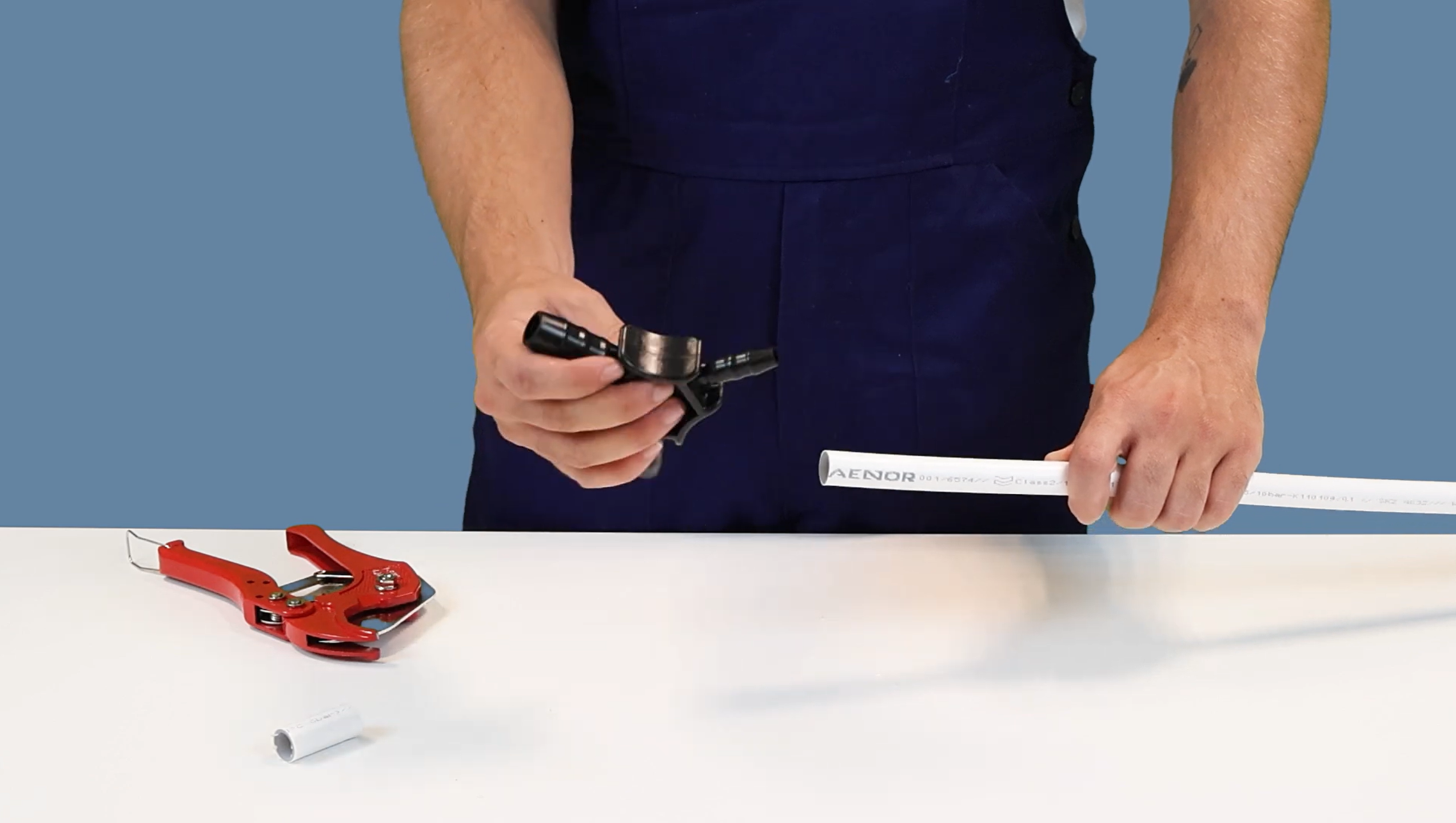

Utilisez un ébavureur pour les tubes cuivre et multicouche pour éviter que le métal coupé n’abîme le joint du raccord.
L’erreur à ne pas faire

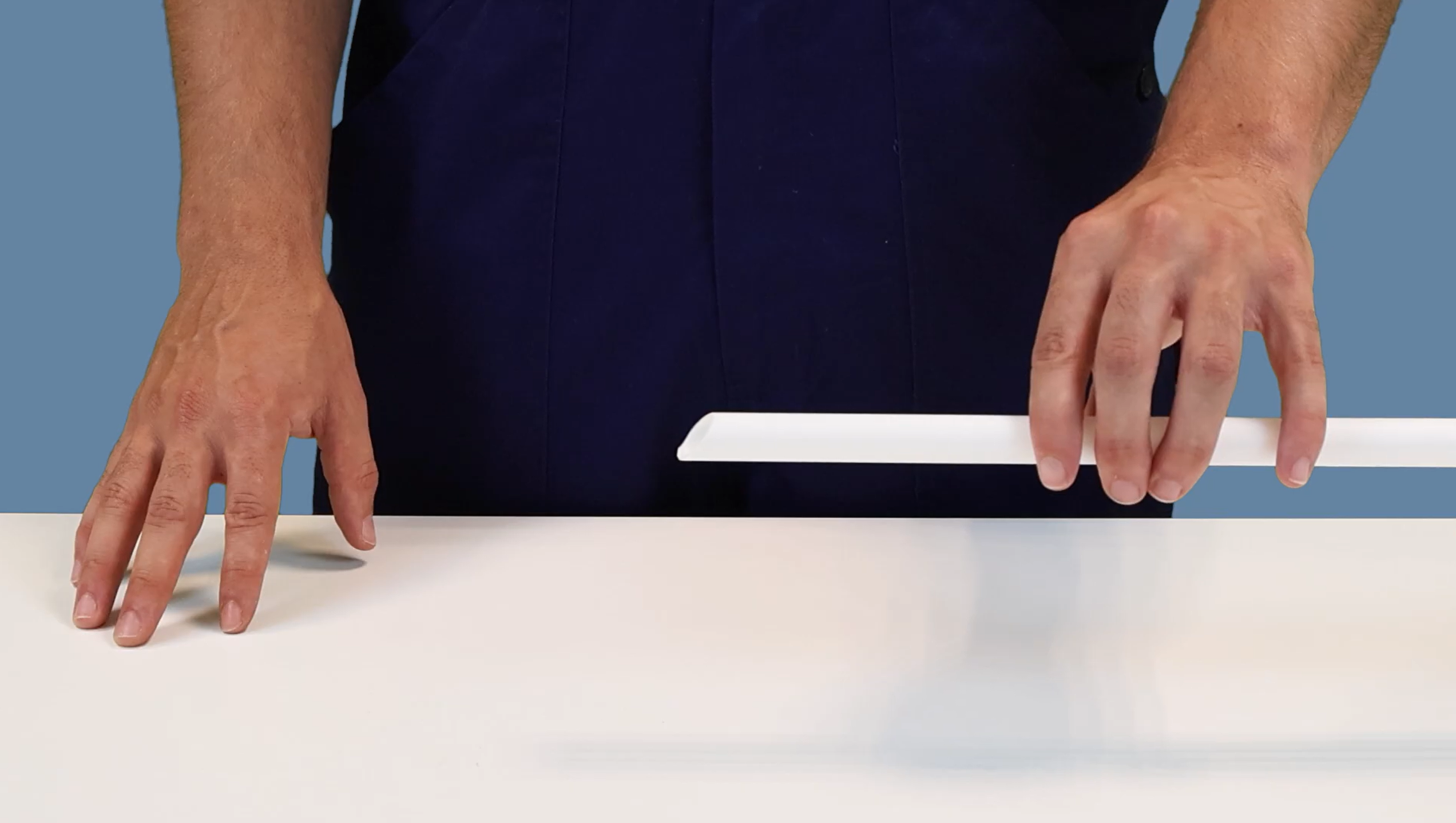

Ne pas réaliser le montage si le tube a été coupé de biais. Assurez-vous que la coupe du tube est bien droite et qu’elle épouse la forme de l’insert une fois dans le tube.

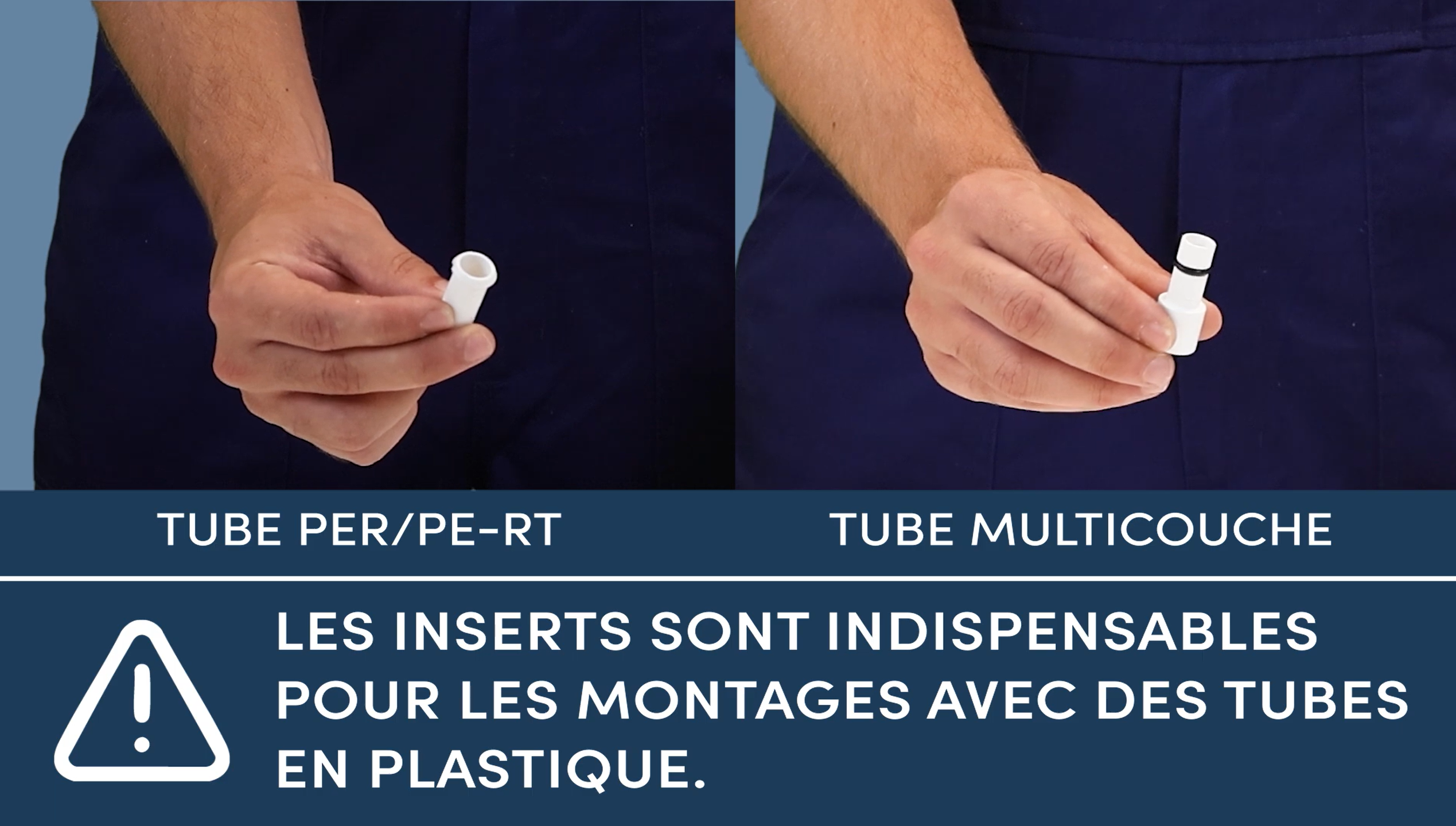

Étape 4 : Choisissez l’insert adapté au tube à raccorder
Assurez-vous de choisir l’insert correspondant au tube à raccorder.
Les inserts sont OBLIGATOIRE pour les tubes plastiques (PER, PE-RT et multicouche).
L’insert PER / PE-RT permet de conserver la forme ronde du tube, peu importe les changements de pression dans l’installation de plomberie, garantissant ainsi l’étanchéité du montage.
L’insert multicouche conserve la forme du tube, mais empêche également l’eau de s’infiltrer entre les différentes couches du tube grâce à son joint torique, garantissant l’étanchéité et l’intégrité du tube.
Aucun insert n’est nécessaire pour les tubes en cuivre.

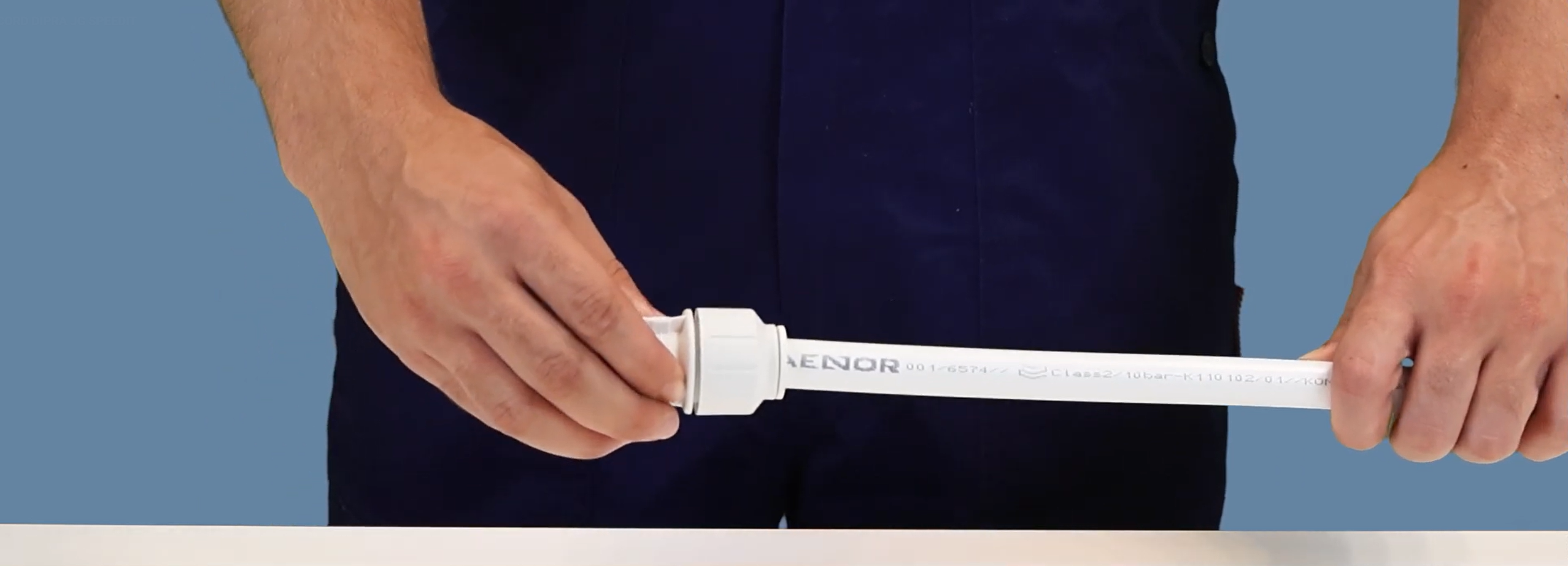

Étape 5 : Insérer le tuyau dans le raccord

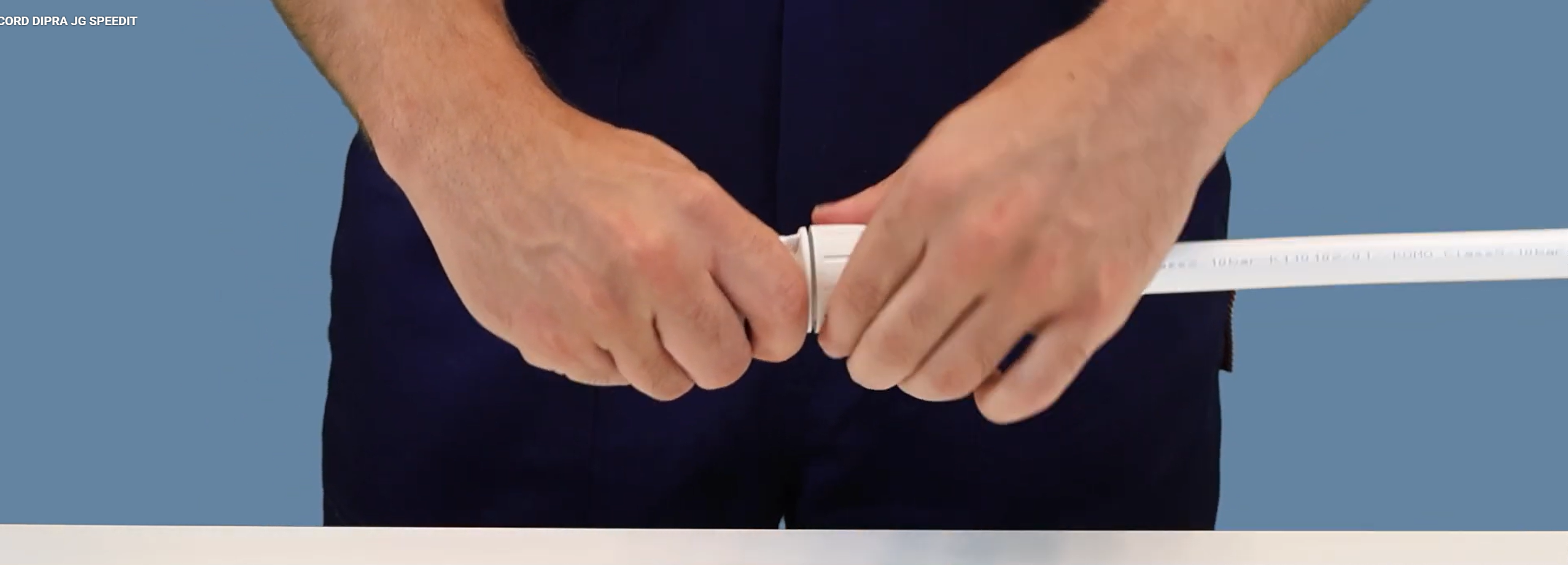

Enfoncez le tuyau dans le raccord et vissez les bagues blanches pour mettre en place le système Twist&Lock, garantissant une étanchéité parfaite.
L’erreur à ne pas faire
Si vous ne poussez pas le tuyau au bout du raccord, vous n’aurez pas passé le joint torique faisant l’étanchéité dans le raccord, donc il y aura une fuite.
Assurez-vous de pousser le tuyau dans le raccord jusqu’à la deuxième butée.

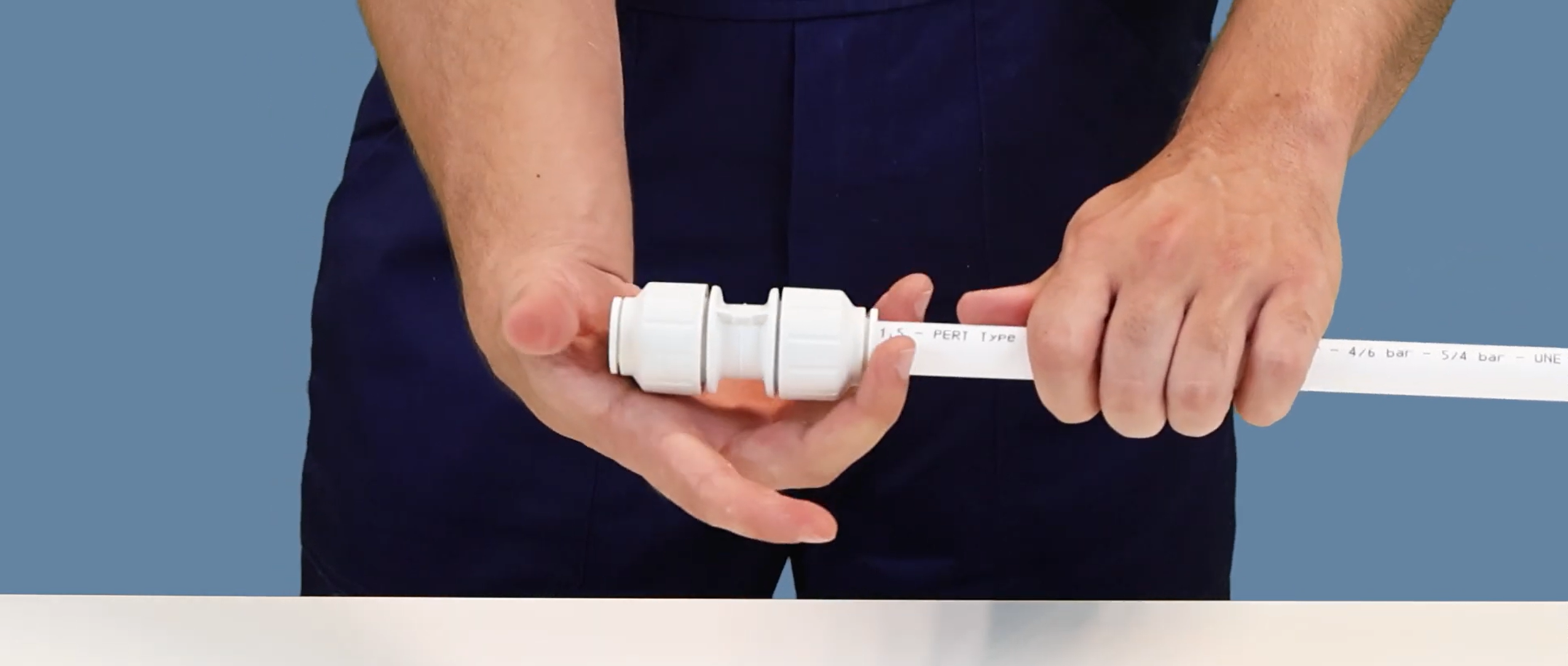

Étape 6 : Vérifier la connexion
Tirez doucement sur le raccord pour vous assurer qu’il est bien en place. Grâce aux dents en inox contenues dans le raccord, le tube ne peux pas s’échapper.
L’astuce du coach !
Les raccords DIPRA JG Speedfit sont démontables et remontable en cas d’erreur ou d’installation temporaire !
Dévissez les bagues blanches pour déverrouiller le système Twist&Lock. Pressez ensuite la bague à l’extrémité du raccord, puis tirez pour sortir le tube du raccord. Vous pouvez ensuite remonter le raccord en suivant les étapes précédentes.
Félicitations, vous savez maintenant monter et démonter un raccord DIPRA JG Speedfit en toute simplicité ! Ces raccords offrent une solution rapide et fiable pour vos installations de plomberie. Plus d’inquiétude face à la plomberie grâce au coach !
